Home > 事例紹介 > 鋳鉄加工向け 断続加工用仕上げ用リーマ

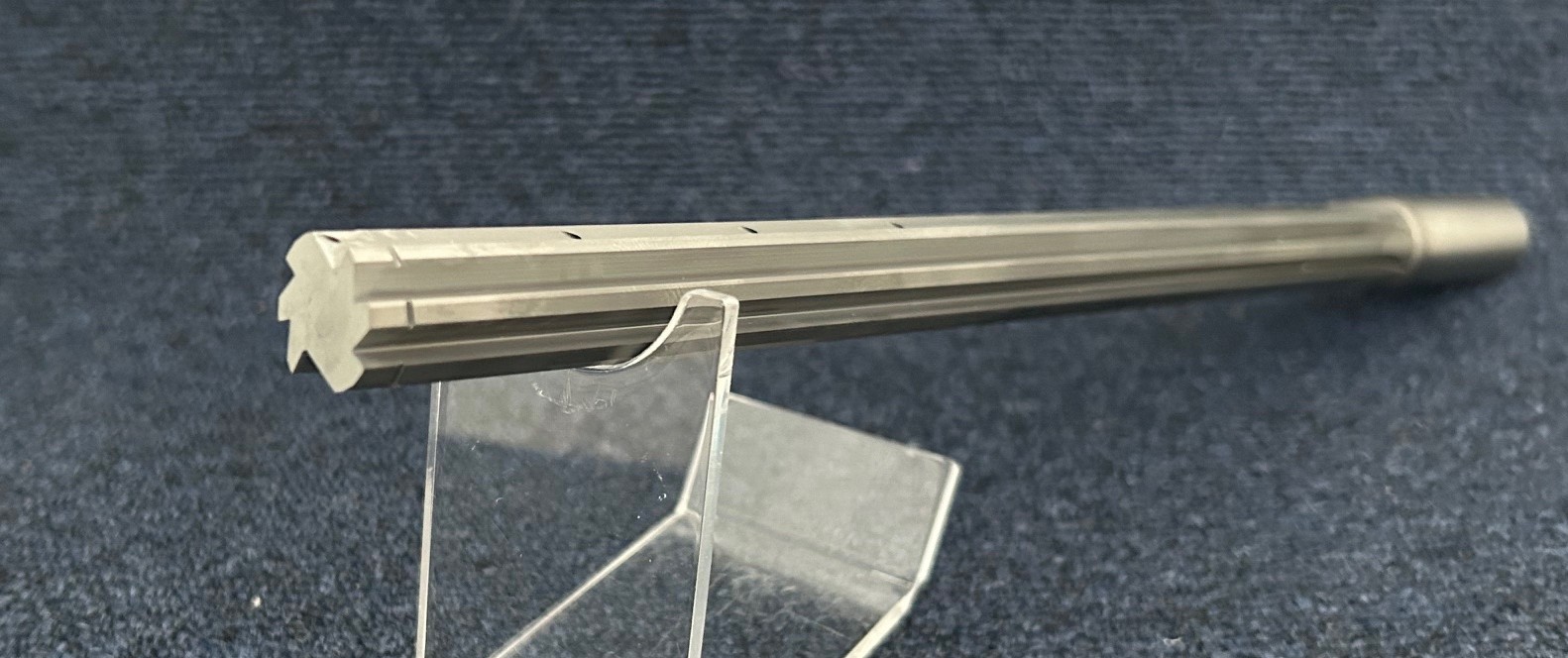

鋳鉄加工向け 断続加工用仕上げ用リーマ

仕様

・全長300Lを超える、先行刃付6枚刃リーマ
・オイルホール付き
・コーティング付き

用途

仕上げ

ワーク

鋳鉄

かなりの深さの穴を横加工で行い、何層にも連なる断続加工が発生する仕様になっている。
加工の始まりと終わりで穴の精度のズレを0.02以下に抑えることが目的である。

横加工での使用のため、通常加工穴が長くなるほど工具がたわみやすくなる。
加えて、対象ワークは何層にも連なる断続加工が発生するため、さらに難易度の高い加工である。
芯厚を大きくし、工具剛性を高めることで安定した加工へつなげる。
4枚刃であった仕様を6枚刃に変更し、ワークに触れる箇所を増やすことで以前よりさらに安定した加工ができる。

先行刃を設けることで切削力を高めており、OHによって切粉を前に排出し、コーティングにより切粉の滑りを向上させることで、長穴でも安定して加工を継続できる。
この工具単体では厳しい加工になるが、粗・中仕上・仕上げと3種類の工具で段階的に加工を行うことで、要求精度を実現している。
