用途
φ2～φ60までを１本でカバーする多機能面取り工具（FC300用）
鋳鉄部品の多品種少量生産において、ワーク径ごとに面取り工具を使い分けるのは、段取り替えや在庫管理の負担が大きな課題となります。

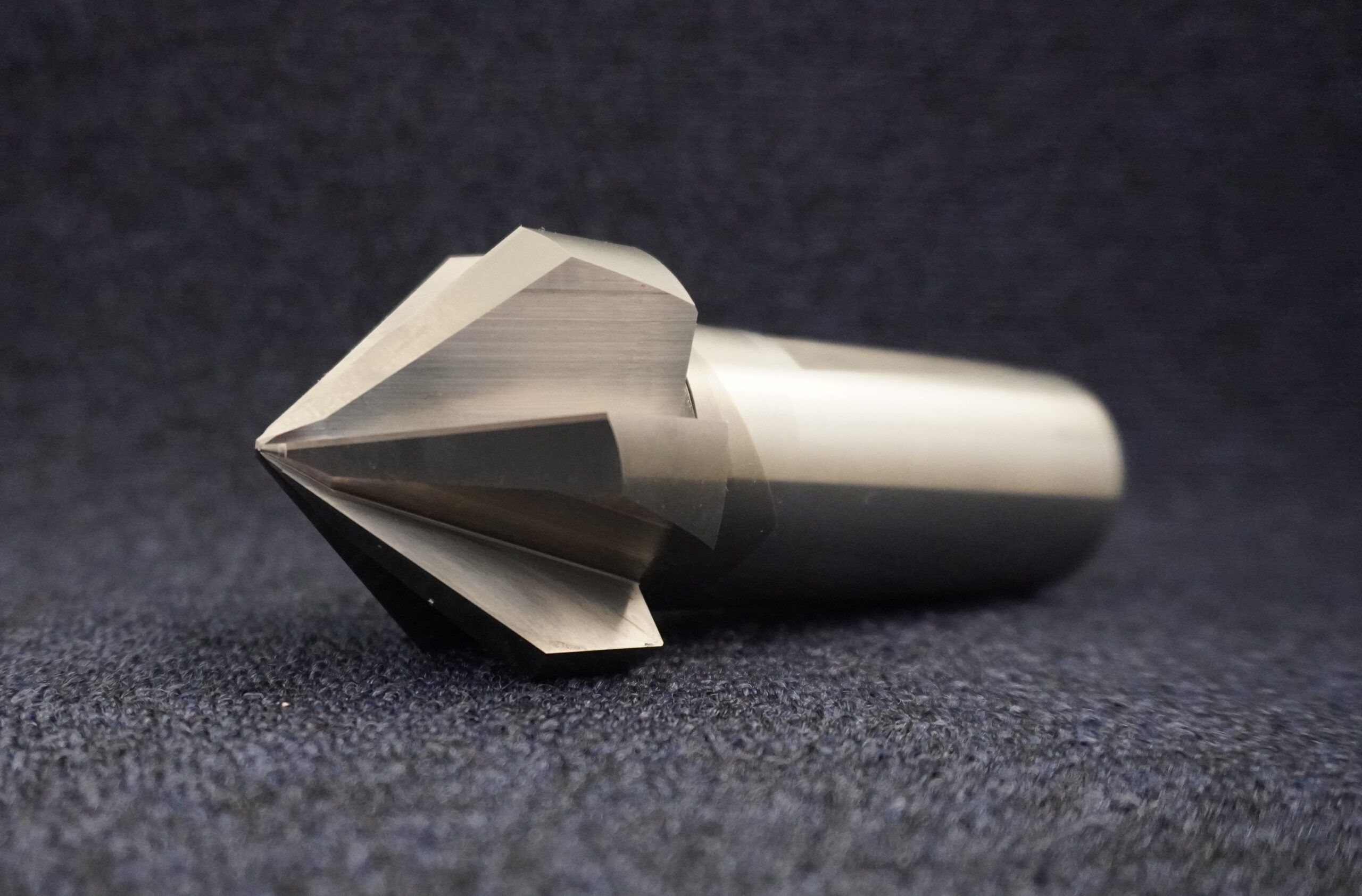

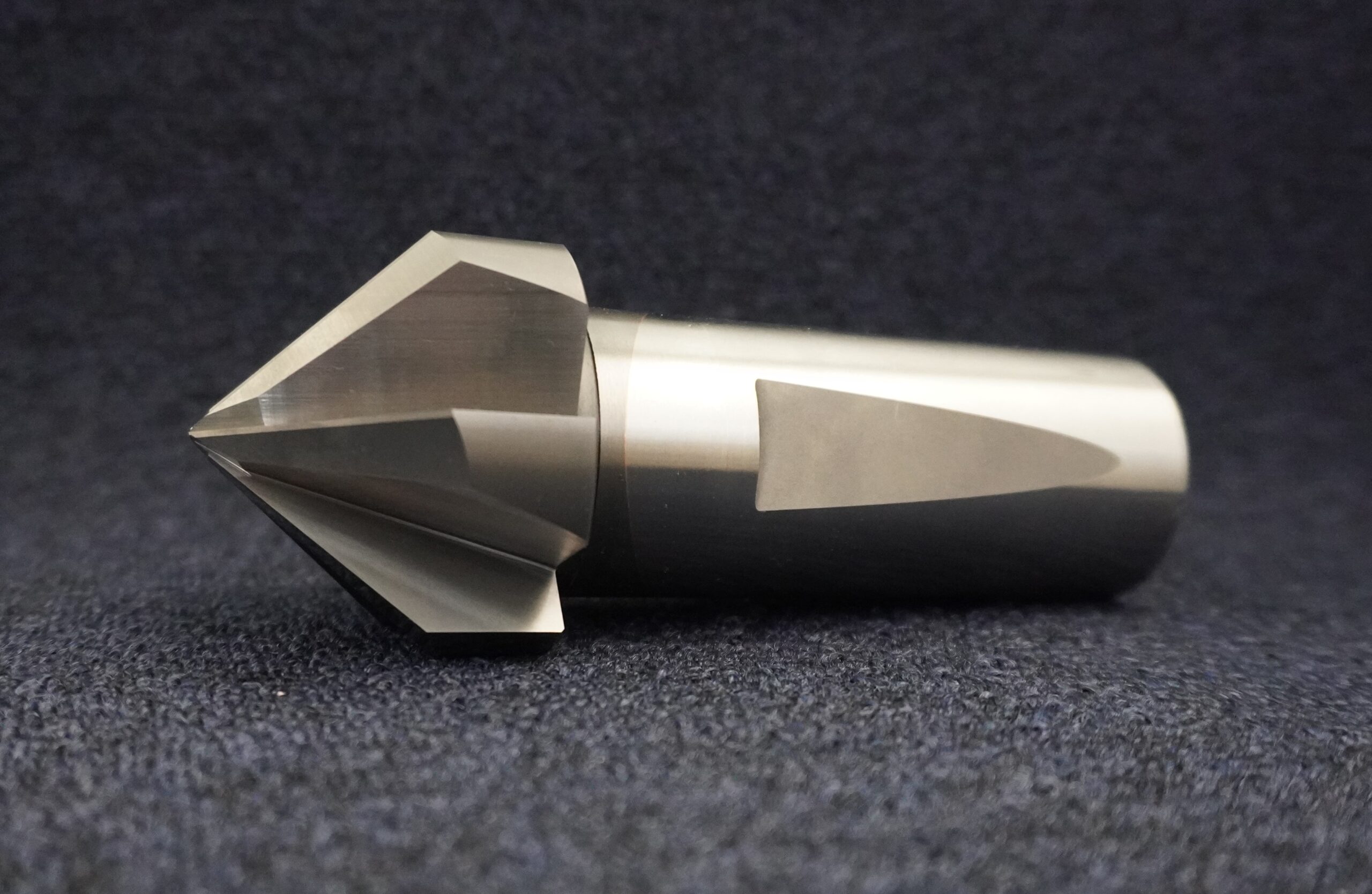

そこでφ2～φ60の範囲で90°面取り加工を１本でこなせるのが、「アンブレラ６枚刃面取りカッター」です。
本工具は、外径φ60・90°±30’の高精度面取りカッターで、底刃先端径φ2の正面刃付け仕様となっています。小径穴の面取りから、大径の外周・端面の面取りまで、幅広いサイズに対応できるため、「このワークはどの面取り工具を使うか」といった選定の手間を大きく減らせます。
ワーク
加工可能材は、鋳鉄・アルミ・真鍮・銅と汎用性が高く、今回はその中でも、FC300相当材の面取り加工に最適化した仕様として設計・製作しました。
鋳鉄特有の加工性を考慮し、切れ味と工具剛性のバランスを重視した６枚刃仕様とすることで、安定した面取り精度と良好な仕上がりを両立しています。
仕様
- 工具名：アンブレラ６枚刃面取りカッター
- 外径：φ60
- 面取り角：90° ±30’
- 刃数：6枚刃
- 底刃先端径：φ2（正面刃付け仕様）
- 対応面取り径：φ2.1～φ59.9
- 対応材質：鋳鉄／アルミニウム／真鍮／銅
- 本事例仕様：FC300相当材向け
多品種ワークの面取りをできるだけ少ない工具でまとめたい、
鋳鉄部品の面取り品質と作業効率を両立させたい―そのようなご要望にお応えします。
