円弧面取り付き加工で45°面を安定して形成するサブランド設計工具
外径から45°面までを狙い通りに加工
用途
ネジレ付き面取り加工
外径 → 面取りを連続して行う複合加工
条件変更では角度が安定しない加工
ワーク
アルミ（ADC12）
電気自動車向け部品・量産部品
工具の特性
45°面の立ち上がりを安定させることを目的に設計されています

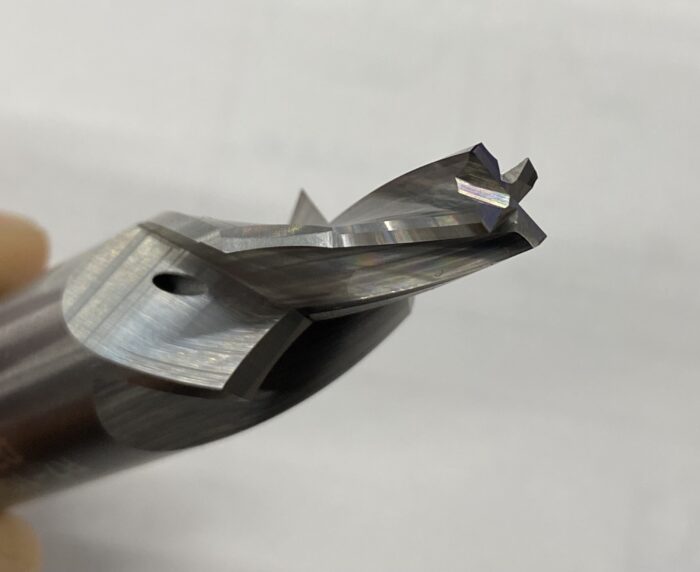

刃先にはサブランド形状の4枚刃を採用
2枚刃：外径 -0.2㎜
→ 先行してクイコミを入れ、45°面を形成
2枚刃：外径延長
→ 後追いで外径・面を仕上げ
この刃の役割分担により、外径から45°面への立ち上がりで砥石Rの影響を受けにくい刃先構造を実現しています
得られる効果
45°面の角度再現性が高い
立ち上がりがシャープ
隅Rが残りにくい
条件依存が小さく、量産でも安定
